Vue d'ensemble de la gamme TFM
Neuf tailles couvrent de 0,7 à 43 m³/h. Le tableau ci-dessous permet de sélectionner rapidement le modèle adapté au débit et à la HMT requis.
| Modèle | Débit maxi | HMT maxi | Densité maxi | Corps | Joints | Alimentation |
|---|---|---|---|---|---|---|
| TFM7 | 0,7 m³/h | 4 m CE | 1,2 | PP | EPDM / FPM | 230 V |
| TFM25 | 3,8 m³/h | 7 m CE | 1,1 | PP | EPDM / FPM | 230 V / 380 V |
| TFM35 / TFM50 | 3,5 / 5 m³/h | 10 m CE | 1,2 – 1,4 | PP ou PVDF | EPDM / FPM | 230 V / 380 V |
| TFM70 | 7 m³/h | 9,5 m CE | 1,2 | PP ou PVDF | EPDM / FPM / PTFE | 230 V / 380 V tri |
| TFM100 | 10 m³/h | 18 m CE | 1,5 | PP ou PVDF | EPDM / FPM / PTFE | 230 V / 380 V tri |
| TFM140 | 16 m³/h | 19 m CE | 1,5 | PP ou PVDF | EPDM / FPM | 230 V / 380 V tri |
| TFM200 | 21 m³/h | 21 m CE | 1,3 | PP ou PVDF | EPDM / FPM | 230 V / 380 V tri |
| TFM250 | 26 m³/h | 19 m CE | 1,2 – 1,8 | PP ou PVDF | EPDM / FPM | 230 V / 380 V tri |
| TFM390 | 43 m³/h | 22 m CE | 1,2 – 1,8 | PP ou PVDF | EPDM / FPM | 230 V / 380 V tri |

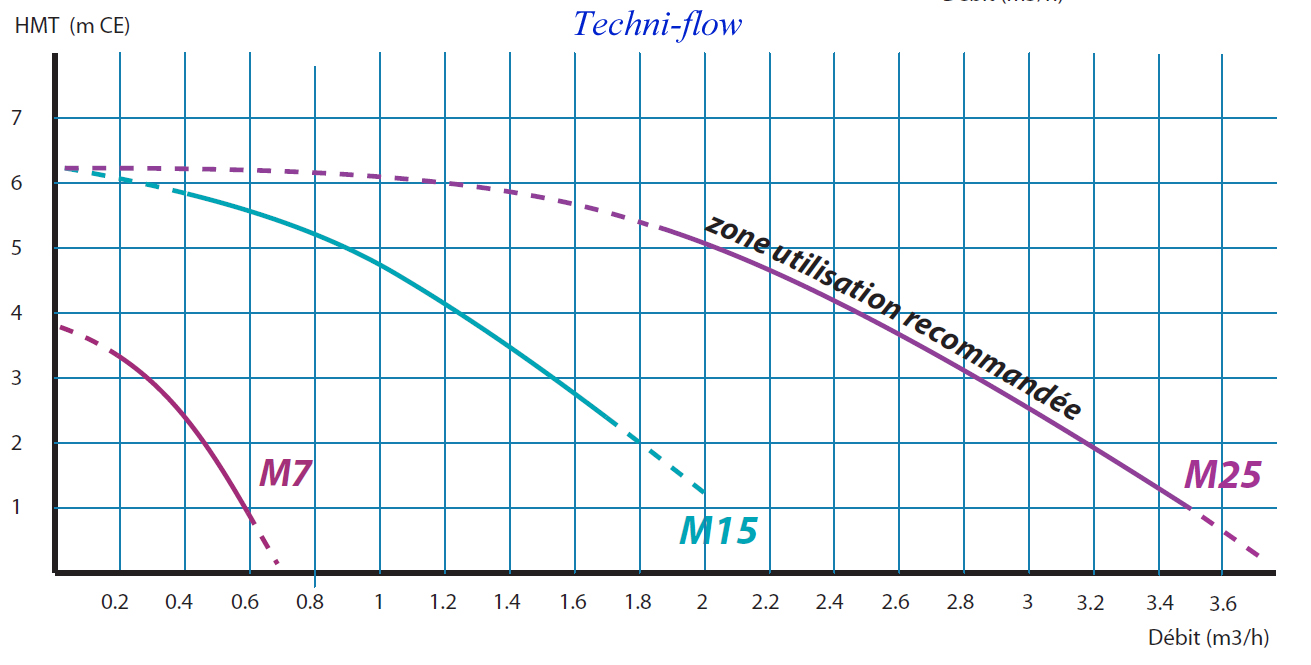

Pompe magnétique TFM7
Débit maxi sur eau : 0,7 m³/h.
HMT : 4 m CE.
Turbine ouverte. Moteur : 230 V.
Densité maxi : 1,2.
Corps : PP. Joints : EPDM / FPM.
Raccord asp/ref : embouts cannelés pour flexible Ø12 mm.
Accouplement magnétique.

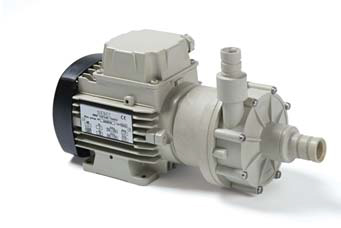

Pompe magnétique TFM25
Débit maxi sur eau : 3,8 m³/h.
HMT : 7 m CE.
Turbine centrifuge fermée avec diffuseur. Moteur : 230 V ou 380 V.
Densité maxi : 1,1.
Corps : PP. Joints : EPDM / FPM.
Raccord asp/ref : embouts cannelés pour flexible. Options : raccord à écrou, brides.
Accouplement magnétique.

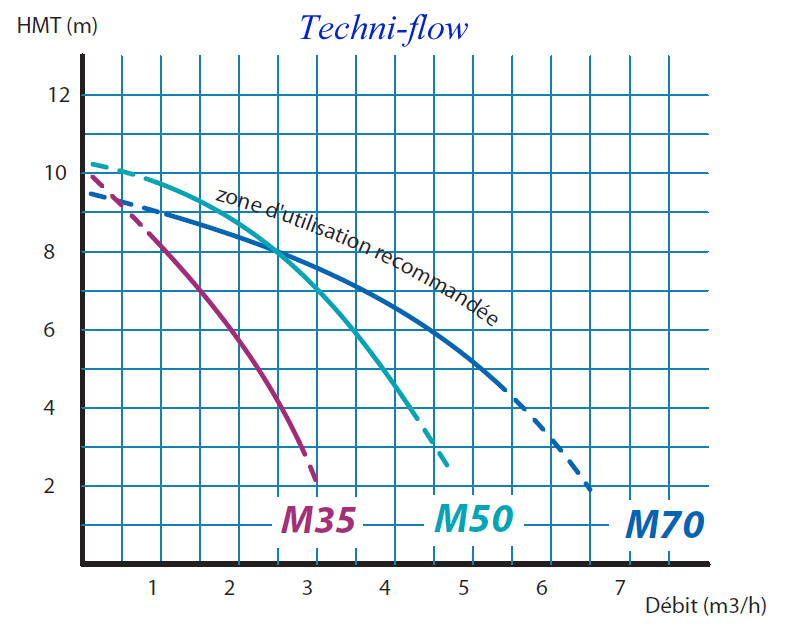

Pompes magnétiques TFM35 et TFM50
Débit maxi sur eau : 3,5 m³/h (TFM35) — 5 m³/h (TFM50).
HMT : 10 m CE.
Turbine centrifuge fermée avec diffuseur. Moteur : 230 V ou 380 V.
Densité maxi : 1,2 à 1,4.
Corps : PP ou PVDF. Joints : EPDM / FPM.
Raccord asp/ref : embouts cannelés. Options : raccord à écrou, brides.
Accouplement magnétique.

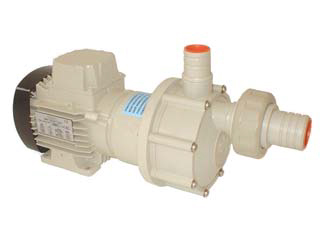

Pompe magnétique TFM70
Débit maxi sur eau : 7 m³/h.
HMT : 9,5 m CE.
Turbine centrifuge fermée avec diffuseur. Moteur : 230 V ou 380 V tri.
Densité maxi : 1,2.
Corps : PP ou PVDF. Joints : EPDM / FPM / PTFE.
Raccord asp/ref : embouts cannelés. Options : raccord à écrou, brides.
Accouplement magnétique.

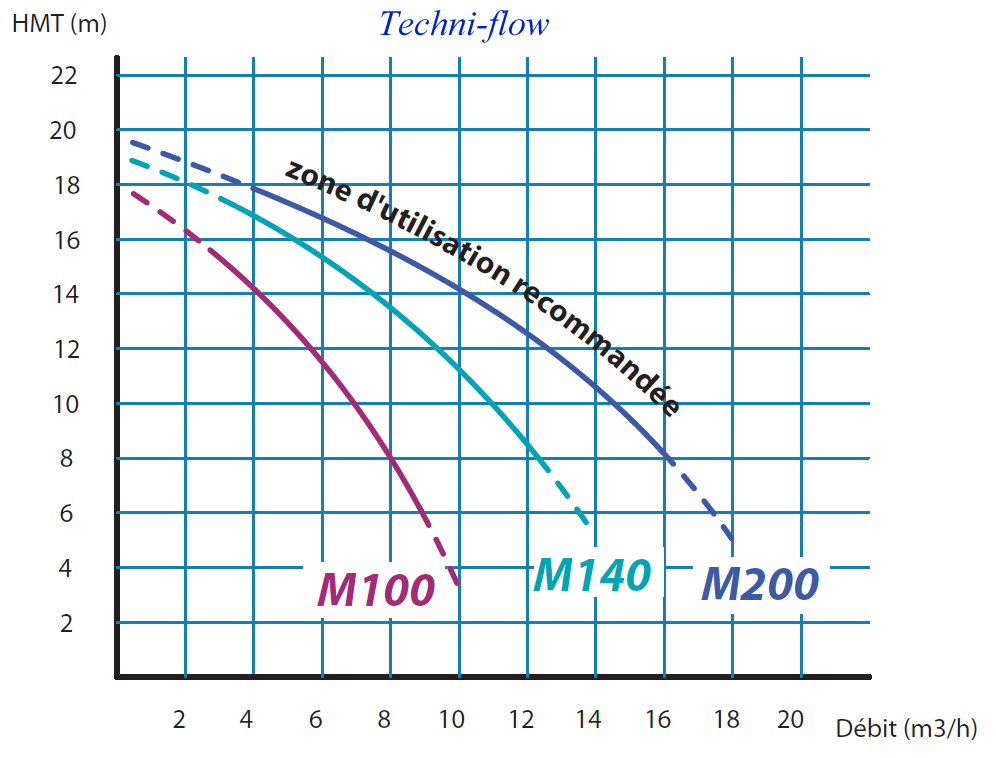

Pompe magnétique TFM100
Débit maxi sur eau : 10 m³/h.
HMT : 18 m CE.
Turbine centrifuge fermée avec diffuseur. Moteur : 230 V ou 380 V tri.
Densité maxi : 1,5.
Corps : PP ou PVDF. Joints : EPDM / FPM / PTFE.
Raccord asp/ref : embouts cannelés. Options : raccord à écrou, brides.
Accouplement magnétique.
Pompe magnétique TFM140
Débit maxi sur eau : 16 m³/h.
HMT : 19 m CE.
Turbine centrifuge fermée avec diffuseur. Moteur : 230 V ou 380 V tri.
Densité maxi : 1,5.
Corps : PP ou PVDF. Joints : EPDM / FPM.
Raccord asp/ref : embouts cannelés. Options : raccord à écrou, brides.
Accouplement magnétique.
Pompe magnétique TFM200
Débit maxi sur eau : 21 m³/h.
HMT : 21 m CE.
Turbine centrifuge fermée avec diffuseur. Moteur : 230 V ou 380 V tri.
Densité maxi : 1,3.
Corps : PP ou PVDF. Joints : EPDM / FPM.
Raccord asp/ref : embouts cannelés. Options : raccord à écrou, brides.
Accouplement magnétique.

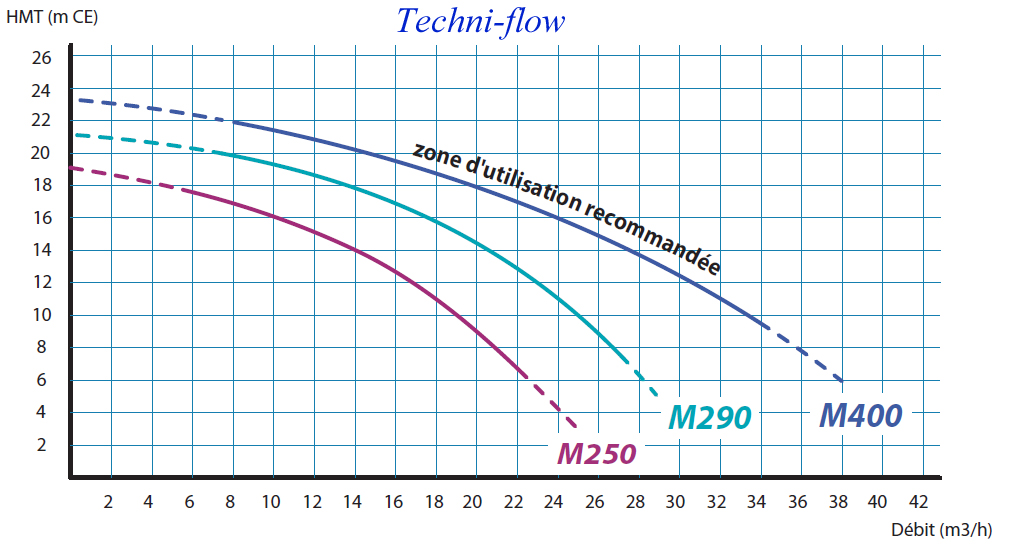

Pompe magnétique TFM250
Débit maxi sur eau : 26 m³/h.
HMT : 19 m CE.
Turbine centrifuge fermée avec diffuseur. Moteur : 230 V ou 380 V tri.
Densité maxi : 1,2 ou 1,8.
Corps : PP ou PVDF. Joints : EPDM / FPM.
Raccord asp/ref : embouts cannelés. Options : raccord à écrou, brides.
Accouplement magnétique.
Pompe magnétique TFM390
Débit maxi sur eau : 43 m³/h.
HMT : 22 m CE.
Turbine centrifuge fermée avec diffuseur. Moteur : 230 V ou 380 V tri.
Densité maxi : 1,2 ou 1,8.
Corps : PP ou PVDF. Joints : EPDM / FPM.
Raccord asp/ref : embouts cannelés. Options : raccord à écrou, brides.
Accouplement magnétique.
Comment choisir une pompe à accouplement magnétique
Pour une installation fiable et durable, les paramètres suivants doivent être déterminés avant la sélection :
Débit nominal requis (m³/h) — se référer au tableau de gamme ci-dessus.
HMT (hauteur manométrique totale en m CE) — pression de sortie + pertes de charge du circuit.
Densité du fluide — les modèles TFM250 et TFM390 admettent jusqu'à 1,8 en version PVDF.
Nature chimique du fluide — détermine le choix du corps (PP ou PVDF) et des joints (EPDM, FPM ou PTFE).
Hauteur d'aspiration — un pot d'amorçage peut être nécessaire au-delà de la hauteur d'auto-amorçage standard.
Température du fluide — à communiquer pour validation de la compatibilité des matériaux.
Particules — taille et concentration : les pompes magnétiques sont conçues pour des fluides faiblement chargés.
Pour un fluide très chargé ou très visqueux, consulter la gamme de pompes à membranes pneumatiques.
Questions fréquentes sur les pompes à accouplement magnétique
Réponses techniques spécifiques à cette gamme
Dans une pompe centrifuge conventionnelle, l'arbre moteur traverse le corps de pompe via une garniture mécanique — source inévitable de fuite par usure au fil du temps. Dans une pompe magnétique, il n'y a aucun passage d'arbre à travers le corps : le moteur entraîne un aimant extérieur qui transmet son mouvement à un aimant intérieur sans contact physique.
Résultat : zéro joint tournant, zéro risque de fuite par usure — avantage décisif pour les acides concentrés, les fluides toxiques et les produits précieux.
- Débit nominal : de 0,7 m³/h (TFM7) à 43 m³/h (TFM390).
- HMT : de 4 m CE (TFM7) à 22 m CE (TFM390).
- Densité du fluide : jusqu'à 1,8 sur TFM250 et TFM390.
- Nature chimique : détermine corps PP ou PVDF, joints EPDM / FPM / PTFE.
- Hauteur d'aspiration : pot d'amorçage disponible sur demande.
- Particules : taille et concentration — les pompes magnétiques sont pour fluides faiblement chargés.
- PP (polypropylène) : acides dilués, bases, détergents, solutions chimiques faiblement à moyennement corrosives. Solution standard, coût maîtrisé.
- PVDF : acides oxydants concentrés (HNO₃, H₂SO₄, solutions chlorées), solvants halogénés. Résistance chimique supérieure au PP. Disponible sur TFM35 et modèles supérieurs.
Consultez la compatibilité chimique des matériaux pour validation sur votre fluide.
La plupart des modèles Techni-Flow sont à ré-amorçage automatique — remise en route simplifiée après arrêt ou marche à sec brève. Pour les applications particulières (hauteur d'aspiration importante, fluide peu visqueux), des pots d'amorçage adaptés sont disponibles sur demande.
Attention : contrairement aux pompes à membranes, une pompe magnétique centrifuge ne doit pas fonctionner prolongement à sec — le rotor magnétique interne est refroidi par le fluide pompé.
Les pompes magnétiques Techni-Flow sont conçues pour les fluides corrosifs faiblement chargés. Des particules de grande taille ou en concentration importante risquent de bloquer la turbine ou d'endommager le rotor magnétique.
Pour les fluides très chargés, abrasifs ou très visqueux, les pompes à membranes pneumatiques (passage de particules jusqu'à 15 mm sur la gamme usinée) sont plus adaptées.
